產品名稱
-
英文品名：Hot-Dip Galvanized(HDG) Flange / Galvanized Pipe Flange
-
中文名稱：
熱浸鍍鋅法蘭片
規格：JIS B2220 -5K /10K／16K／20K / ANSI-150LB/300LB/600LB / PN10/ PN16 / PN25 /PN40
型式：PLFF（平面）／PLRF（凸面）／SORF／SOH（Slip-On Plate Flange）／ 盲法蘭（Blind Flange）／牙法蘭（Threaded Flange）
口徑：DN15-DN900
如需 工程專案報價、規格確認或長期配合，
歡迎與我們聯繫。
舜郁管業有限公司
電話：02-2903-1733
傳真：02-2904-2819
Mail：sss40914@gmail.com
庫存狀況 現貨

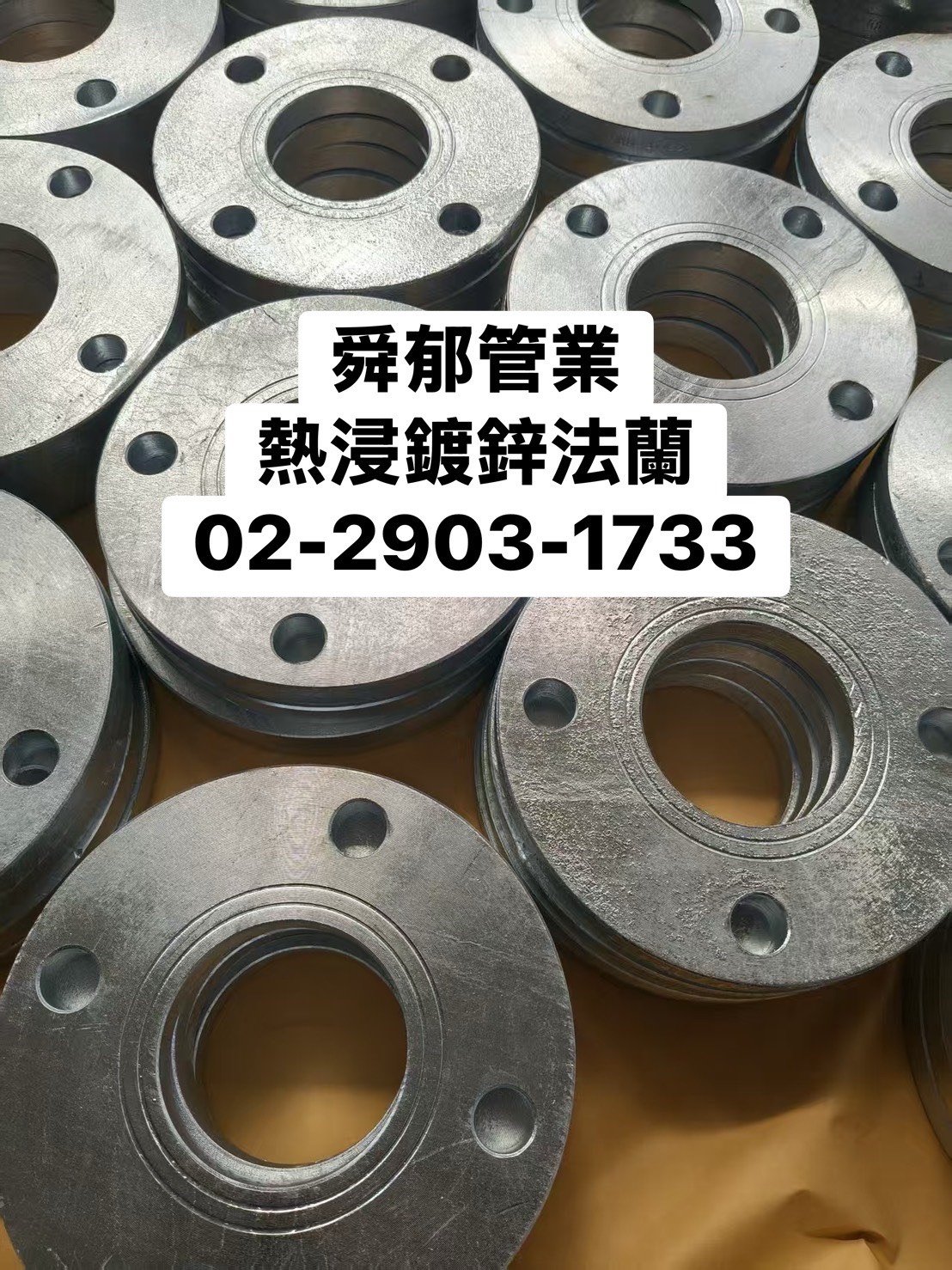

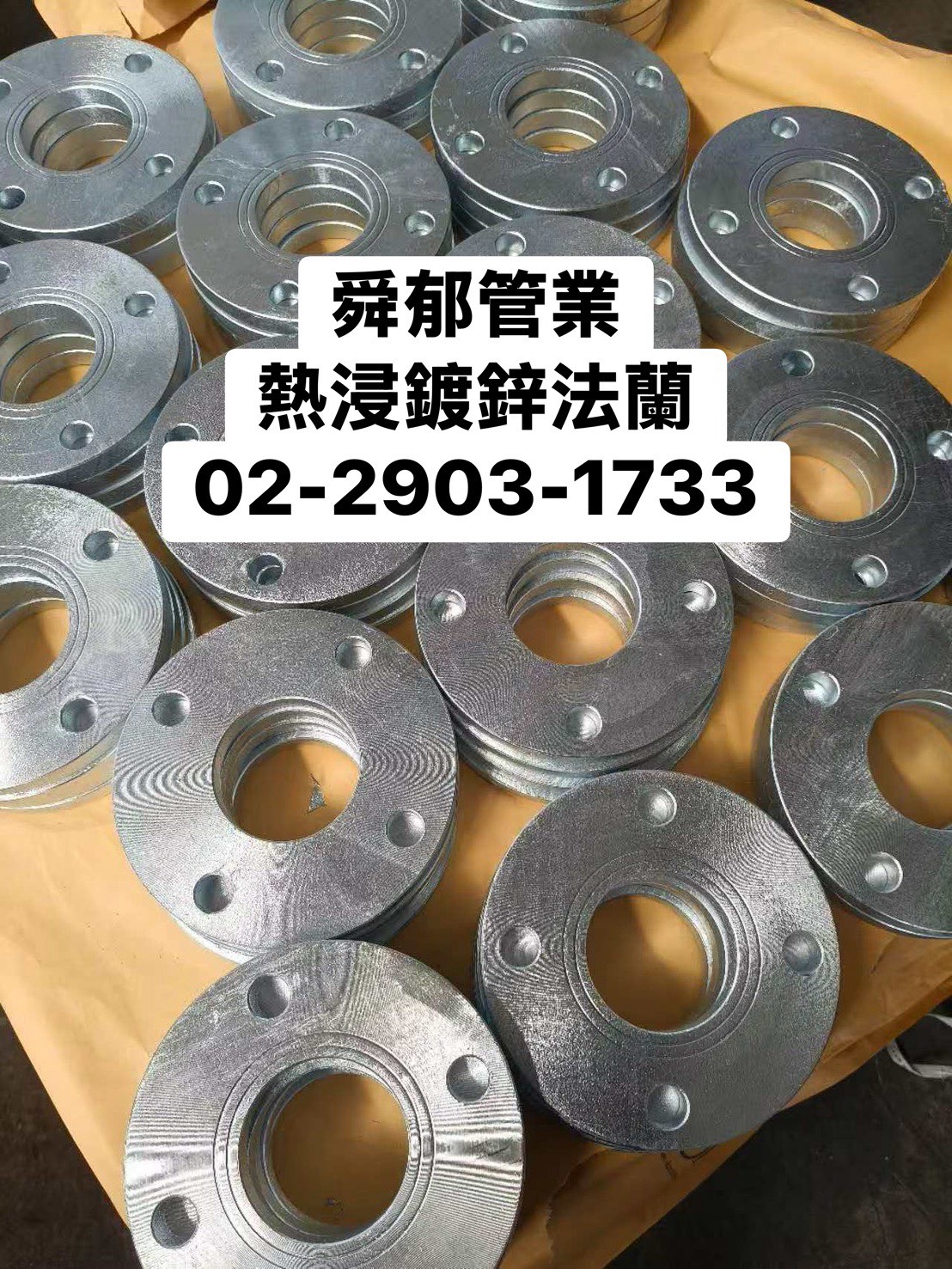

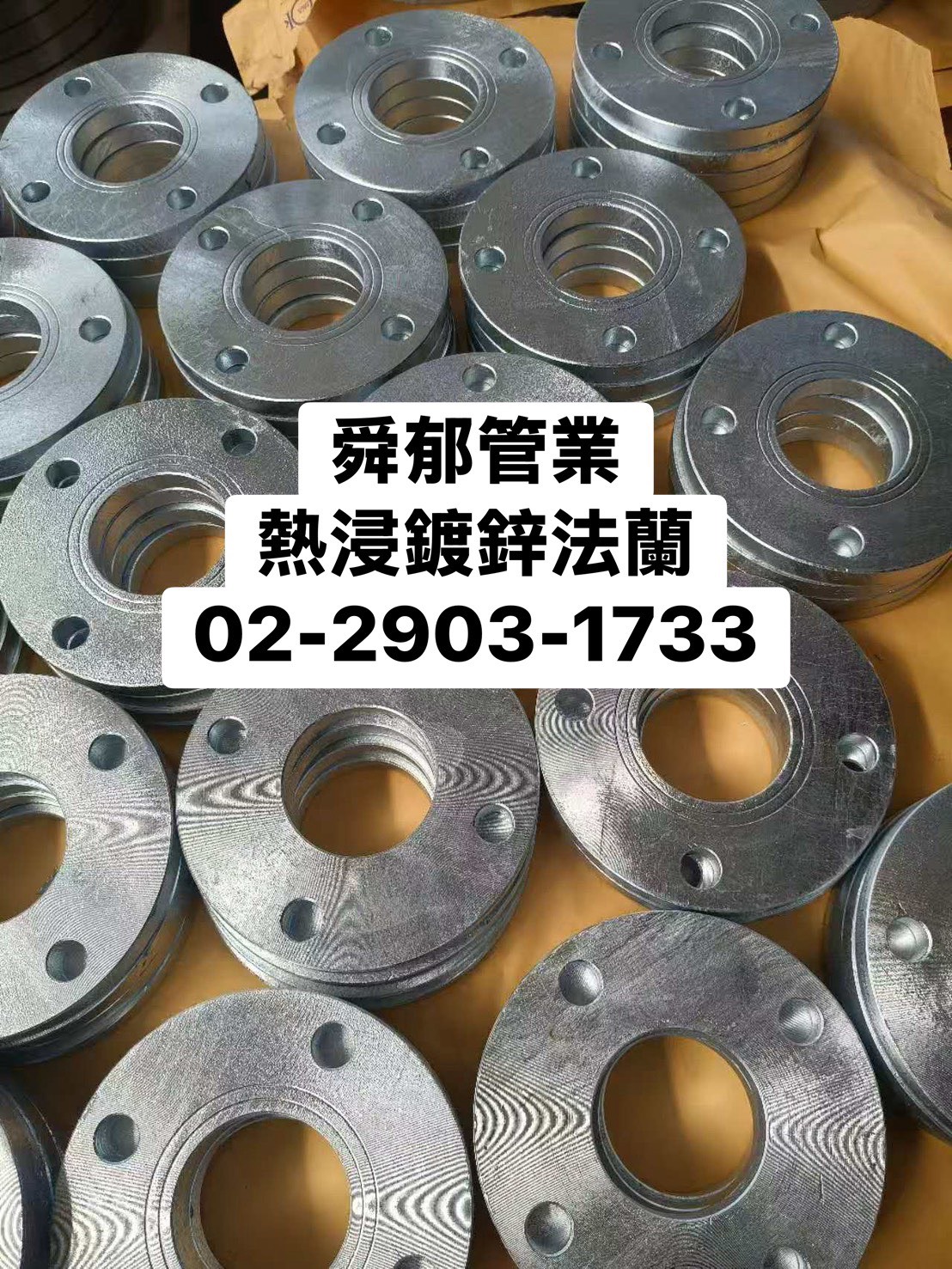

熱浸鍍鋅法蘭片
Hot-Dip Galvanized Flange JIS-10K / 16K / 20K ANSI-150LB PLFF / PLRF
鍍鋅法蘭片是什麼？
熱浸鍍鋅法蘭片是將鋼製法蘭浸入高溫鋅液，使表面形成均勻鍍鋅保護層的管路連接元件，
符合 JIS B2220 及 ANSI B16.5 及 DIN 等國際標準，各式規範尺寸，
廣泛應用於自來水、消防、空調及工業配管工程，
具有優異的防腐蝕性能與長期耐久性。
適用對象：水電承商、機電工程公司、工廠設備維修、自來水及消防配管工程。
壓力規格說明
JIS 10K 法蘭適用於哪些管路？
JIS 10K 為台灣市場最常見的法蘭規格，工作壓力 10 kgf/cm²（1.0 MPa），
適用於自來水配管、消防管路、一般冷熱水管及低壓工業用途，
為大多數建築機電工程的標準選用規格。
JIS 16K 與 JIS 20K 法蘭適合哪些場合？
JIS 16K（1.6 MPa）適合中壓蒸汽、壓縮空氣及中壓工業管線；
JIS 20K（2.0 MPa）用於高壓工業製程、高壓蒸汽等需較高安全係數的場合。
選用時依管路設計壓力及安全係數規定決定。
ANSI 150LB 法蘭與 JIS 規格有何不同？
ANSI B16.5 150LB 為美規標準，常見於石化、輸油管線及需對接美制設備的配管工程。
與 JIS 規格在螺栓孔距（PCD）、螺栓數量及外徑尺寸上均不相同，
兩者不可直接互換，對接時須確認規格一致性。
法蘭面型式：PLFF 與 PLRF
PLFF 平面法蘭（Flat Face）適用於哪些場合？
PLFF 法蘭接觸面為全平面設計，密封墊片須覆蓋全面，
適合對接鑄鐵閥門、泵浦及鑄鐵設備法蘭，
避免凸台在螺栓鎖緊時造成鑄鐵破裂。
PLRF 凸面法蘭（Raised Face）適用於哪些場合？
PLRF 法蘭中心設有凸起平台，使螺栓夾持力集中於密封區域，
提供更佳的密封效果，適合中高壓、蒸汽、消防及工業製程管路。
法蘭面尺寸規格:
| 口徑 | 外徑 O.D. | 內徑 I.D. | 厚度 T | 孔中心 P.C.D. | 孔徑 B.H.Ø | 孔數 | 螺絲 |
|---|---|---|---|---|---|---|---|
| 15A（½"） | 95 | 22.5 | 12 | 70 | 15 | 4 | 1/2 |
| 20A（¾"） | 100 | 28.0 | 12 | 75 | 15 | 4 | 1/2 |
| 25A（1"） | 125 | 34.5 | 14 | 90 | 19 | 4 | 1/2 |
| 32A（1¼"） | 135 | 43.5 | 16 | 100 | 19 | 4 | 1/2 |
| 40A（1½"） | 140 | 50.0 | 16 | 105 | 19 | 4 | 1/2 |
| 50A（2"） | 155 | 61.5 | 18 | 120 | 19 | 4 | 5/8 |
| 65A（2½"） | 175 | 77.5 | 18 | 140 | 19 | 4 | 5/8 |
| 80A（3"） | 185 | 90.0 | 18 | 150 | 19 | 8 | 5/8 |
| 100A（4"） | 210 | 116.0 | 18 | 175 | 19 | 8 | 5/8 |
| 125A（5"） | 250 | 142.0 | 20 | 210 | 23 | 8 | 5/8 |
| 150A（6"） | 280 | 167.0 | 22 | 240 | 23 | 8 | 5/8 |
| 200A（8"） | 330 | 218.0 | 22 | 290 | 23 | 12 | 3/4 |
※ 單位：mm 適用標準：JIS B2220 10K規格
以上資料僅供參考，實際規格依出貨確認。
熱浸鍍鋅的優勢
-
耐候性優於電鍍鋅及一般塗裝，適合戶外與潮濕環境
常見工作場景
自來水工程
連接水塔、蓄水池、幫浦及主幹管路，熱浸鍍鋅確保長期不生鏽，維持飲用水水質安全。
消防配管工程
灑水系統、消防立管及送水口配管，法蘭接頭確保高可靠性連接，CNSI 規範工程採購常見需求。
空調冷熱水管
冰水主機出回水管、冷卻水塔配管，大口徑法蘭搭配橡膠墊片，確保密封與能源效率。
工廠製程管路
化工廠、食品廠、製藥廠之製程管線，中高壓蒸汽、壓縮空氣及工業用水，
大型建築機電工程
辦公大樓、廠房、商業設施之機電配管，
ANSI 150LB 適合指定美規設備的專案，JIS 10K 為一般本地工程標準選用。
汙水及排水工程
汙水處理廠、雨水截流及排水幫浦站配管，
熱浸鍍鋅搭配適當墊片，在惡劣環境下表現穩定耐久。
FAQ
Q1：熱浸鍍鋅法蘭片主要用在哪些工程？
A：
熱浸鍍鋅法蘭片廣泛應用於自來水工程、消防配管、空調冷熱水管、
工廠製程管路及大型建築機電工程，
凡需要法蘭連接且有防腐蝕要求的管路工程均適用。
Q2：JIS 10K、16K、20K 法蘭有什麼差別？應如何選用？
A：
數字代表壓力等級（kgf/cm²）。
JIS 10K 工作壓力約 1.0 MPa，為自來水與消防管路最常用規格；
JIS 16K 約 1.6 MPa，適合中壓蒸汽與工業管路；
JIS 20K 約 2.0 MPa，用於高壓工業製程場合。
選用時依管路設計壓力及安全係數決定。
Q3：ANSI 150LB 與 JIS 10K 法蘭可以對接嗎？
A：
不建議直接對接。
兩者螺栓孔距（PCD）、螺栓孔數及法蘭外徑均不相同，無法直接互換。
如一端為 JIS、另一端為 ANSI，須採用轉接法蘭，
採購前請確認對接設備的法蘭規格。
Q4：PLFF 平面法蘭和 PLRF 凸面法蘭如何選擇？
A：
主要依對接設備的法蘭面型式決定。
對接鑄鐵閥門或泵浦時，務必選 PLFF 平面型，避免凸台造成鑄鐵破裂。
兩端均為鋼製法蘭時，PLFF 或 PLRF 均可，依對方規格選用。
Q5：熱浸鍍鋅法蘭的保護效果？
A：
遠優於電鍍鋅及黑鐵未塗裝法蘭，
適合長期不易維護的管路工程。
Q6：購買法蘭片需要提供哪些資料？
A：
詢價時請提供：
① 壓力規格（JIS 10K／16K／20K 或 ANSI 150LB）
② 法蘭面型式（PLFF 平面 或 PLRF 凸面）
③ 口徑（DN 公稱口徑，如 DN50、DN100，或英制 2"、4"）
④ 各口徑需求數量
如能提供配管用途或對接設備型號，可協助確認相容性。
Q7：有提供配套螺栓組或墊片嗎？
A：
有，可一併詢問。
舜郁管業提供配套"熱浸鍍鋅"螺牙螺栓組（螺絲＋螺帽）
及 NR/ NBR／EPDM 橡膠墊片，
歡迎工程整批報價，一次採購省去整合麻煩。
Q8：熱浸鍍鋅法蘭適合埋地管路嗎？
A：
一般不建議直接埋地使用。
土壤中酸鹼值異常或雜散電流環境會加速鍍鋅層腐蝕，
埋地段建議選用球墨鑄鐵法蘭或加裝陰極保護措施。
如有外護管保護或短暫埋設，鍍鋅法蘭仍可接受，請依工程設計確認。
